本文涉及電腦機箱技術領域，特指一種帶自動散熱風扇門的電腦機箱側板。

隨著芯片技術的發展，其運行速度、運行頻率越來越高，處理量越來越大，隨之而來的問題是其發熱量亦越來越高，而目前的電腦機箱基本上都為封閉型，且其內部空間較小，不利于將內部熱量排放出機箱，這使得安裝在電腦機箱內的電腦配件散熱困難，尤其是CPU和顯卡，其發熱量最大，雖然機箱上已有排風孔，排風孔的設計需考慮到防塵的問題，因此排風孔不能過大，因此在電腦內各配件發熱量大時，排風孔則不能及時將機箱內的熱量排出，如熱量不能及時排出，機箱內的各電腦配件在越高的溫度下工作，其性能將越不穩定，影響正常工作，亦會嚴重縮短其使用壽命。有些機箱在其前面板或后面板上安裝散熱散熱風扇，其技術方案只是在機箱后面板上有排風孔的位置安裝散熱風扇，其風向是從主板-側吹向另-側，散熱效果不理想;如將其安裝在機箱前面板上，散熱風扇與外界之間有機箱鐵板、外部面板兩層阻隔，使散熱風扇送風量小，且散熱風扇距離機箱內發熱量較大的電腦配件過

遠，其散熱效果亦不理想。

本文的目的在于針對現有技術的不足提供-種安裝有散熱散熱風扇且能夠隨自動打開、關閉自動散熱風扇門的帶自動散熱風扇門的電腦機箱側板。

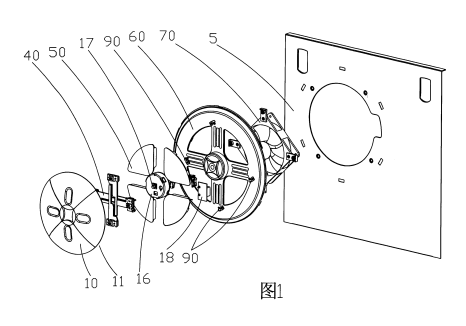

為實現上述目的，本文是通過以下技術方案實現的:它包括機箱側板、散熱風扇、散熱風扇基座，散熱風扇固定在散熱風扇基座上，散熱風扇基座安裝在機箱側板上，散熱風扇基座上還安裝有能自動打開和關閉的自動散熱風扇門。

自動散熱風扇門分為四個獨立的扇葉，各個扇葉分別固定在與其對應的傳動齒條上，傳動齒條與齒輪箱內的傳動齒輪配合，中間齒輪分別連接傳動齒輪和馬達。

散熱風扇基座安裝有通風鐵網，通風鐵網位于自動散熱風扇門和散熱風扇基座之間。

散熱風扇基座上安裝有行程開關、狀態指示燈以及手動開關。

本文是在機箱側板上安裝一散熱風扇，且散熱風扇上安裝有自動散熱風扇門，自動散熱風扇門固定在傳動齒條上，傳動齒條由馬達通過齒輪帶動，而馬達則是由控制電路控制的，在電腦開機和關機時，通過行程開關和控制電路控制電達的轉動以及散熱風扇電源的接通、斷開，而實現在電腦開機和關機時，自動散熱風扇門自動打開、關閉以及散熱風扇的工作。本文的結構簡單，散熱風扇吹出的風流正向吹向主板，散熱效果好，且自動散熱風扇門在關機時自動關閉，在散熱風扇基座上安裝有通風鐵網，更有效地防止灰塵附著于散熱風扇上和進入機箱內部。
